插座交換開關和插座級的功率測量對于現代數據中心的設備、增長和效率的完整管理目标是至關重要的。多年來，在數據中心業界一直流傳著這樣一條準則：您數據中心無法對不能測量的設施實施任何改善。盡管數據中心的操作運營人員們能夠基于他們過去的經驗總結，而進行一些标準化的設備升級；或可能實施偶然性的改進，但如若沒有對IT設備的詳細測量，以及對于分配系統的每個級别的功率控制，則不可能實施持續性的改進。管理對數據中心設備的部署和使用，并随著時間的推移，在設備達到其使用壽命期間時進行報廢處置屬于數據中心的日常運營活動。而通過機架密度意識、容量規劃和正常運營維護來了解數據中心業務的增長，將繼續成爲數據中心管理人員們所面臨的主要挑戰。而随著經濟大環境的緊縮、市場競争在未來十年還將進一步加劇，故而效率分析隻會變得更加關鍵。在本文中，我們將特别向廣大讀者諸君提出：具備插座交換開關和插座級功率測量功能的機架PDU是現代數據中心所必備的。
管理IT設備
業務所依賴的、托管在數據中心中的IT設備是安裝在機櫃或機架中的網絡、計算和存儲設備。這些設備具有由它們各自的使用目的而分别定義的有限的使用壽命周期，并且必須被妥善管理。不僅僅是在其操作運營期間注重對它們的管理，而是要從其部署到最終報廢的整個使用壽命期間對于它們的所有使用壽命周期進行跟蹤。此外，管理一款設備包括随著時間的推移對于相關設備的功耗成本會超過其所給企業業務帶來的功能價值的理解。換句話說，數據中心管理人員們重要的是應該基于設備所消費的每瓦特的能耗所帶來的性能，而準确的知道什麼時候應該更新到更高效的設備，來替換舊的設備。由于能夠從相關财務負責部門看到數據中心的電力成本費用，因此，及時報廢淘汰這些舊的設備也有助于數據中心提高效率。
鎖定和部署

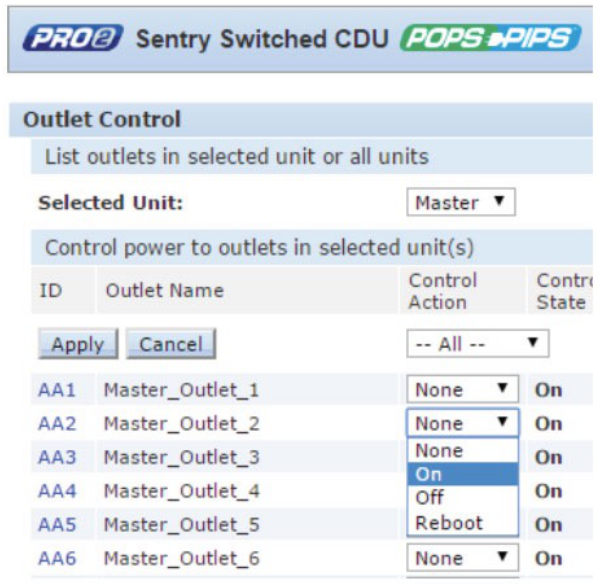

關于在中型和大型數據中心環境中部署新的IT設備的一個難題是回答三個關于“在何處？”的問題。這三個“在何處？”的大問題與支持這些新設備所需的功率、空間和冷卻有關。相當一部分的設備將被簡單地安裝在其所适合的位置，然後記錄下來以便進行追蹤。當設備的正常運行和效率被認爲是非常重要的時候，這是一種有風險的部署方法。事實上，數據中心管理人員不僅需要識别新的IT設備适合安置在何處，而且還應當确定哪台機架能夠在正常運營和效率方面以正确的相位爲之提供恰當的可用功率，這是至關重要的。能夠顯示機櫃電源使用情況和溫度的趨勢工具（例如，去年的趨勢情況）可以幫助數據中心管理人員們确定基于最壞的情況條件在機櫃内安裝更多的設備是否安全。管理這方面的方法之一是“鎖定”未使用的插座。換句話說，在沒有安裝設備時，請關閉交換機架PDU的插座。然後在所安裝的新設備進行生産作業單時，按照計劃將電力供應給适當的插座。下圖1顯示了插座控制操作的一般通用GUI界面。許多PDU還具有用于執行相同操作的命令行界面和SNMP訪問。諸如Server Technology公司所提供的Sentry電源管理器（SPM）等電源管理軟件可以調度插座控制的任務以便提供與票證部署（ticketed deployment）一緻的手段。
圖1：通過Server Technology公司所提供的PRO2機架PDU，從一個網絡訪問進行插座控制
跟蹤

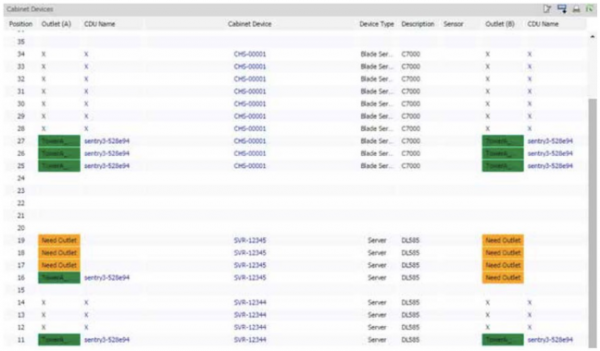

不管簡單與否，識别所安裝的設備的任務通常歸結爲在資産管理系統中對每款設備進行命名，并提供關于機架名稱、機架中的RU插槽和用于電源的機架PDU插座等相關信息。所以，以這種方式識别設備并提供“鎖定”交換開關控制的一款軟件包應該是一款數據中心管理器的打包。下圖2顯示了Server Technology公司的SPM中的機櫃設備頁面。通過配置每款部署設備的基本特性，如名稱、RU位置、規模大小和使用的插座，數據中心管理人員可以輕松管理部署。
Bill-back

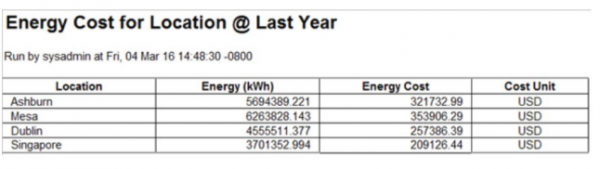

對于企業組織中的各個部門而言，特定IT設備的電力使用情況的“bill-back” ，或至少“show-back”一直是一種緩慢增長的趨勢（許多人會認爲“太慢了”）。但這不僅帶來了更好的預算分配，而且還通過強制業務部門考慮每台設備的價值，而不是通過囤積服務器或存儲，來提高效率。國際正常運行時間協會（Uptime Institute）一直是積極推廣“bill-back”模式的領導者，并在其《IT Chargeback推動效率提升》一文中提供了一個很好的證據。爲了在實踐中執行“bill-back”或“show-back”，一家數據中心必須首先具有從能量消耗設備收集數據的能量管理系統。下圖3顯示了Server Technology公司的SPM通過位置所提取的标準能源成本報告。類似的報告還允許業務部門監控一組散布在世界各地的多個位置的機櫃。如有必要，同樣的軟件還可以監測每款設備的插座級别能量消耗情況。
圖2：Server Technology公司的SPM中的機櫃設備選項卡
圖3：Server Technology公司的SPM中的能源成本報告
管理增長
如果隻需考慮數據中心的總體規模或數據中心的能耗總數，就很容易考慮到增長。這并不是說，對于某家特定數據中心的總能耗爲1.5兆瓦的理解是沒有意義的。事實上，在其能源利用率方面了解數據中心是至關重要的。關鍵在于，當談到數據中心的增長時，人們不能放棄對于在IT設備級别所發生的任務的理解。考慮數據中心的所有增長因素，包括密度、容量、以及正常運行時間，對于數據中心的管理而言是至關重要的。而這一切都要從機架中的設備和其電源使用情況開始。随著時間的推移，充分了解機架内的電源使用情況，將有助于發現滞留容量能力，以便在已有資源内優化增長。
密度
在Server Technology公司所推出的《管理不同數據中心機架密度（Managing Variable Data Center Rack Densities）》一文中，這種情況是爲了在數據中心的整個生命周期内規劃機架内IT設備的密度。我們可以通過每台機架中的特定設備在數據中心中的功率使用的總體密度中所占據主導地位的程度來進一步加深這一認識。數據中心的增長不一定需要部署新的設備。下圖4提供了在既定的特定電源電路下，關于服務器利用率計劃如何影響可以部署到特定機架中的服務器的數量的示例。在這種情況下，可以部署28台利用率爲30%的服務器，或者部署19台可以達到80%的利用率的服務器。在該示例中，數據中心的增長涉及將應用程序添加到現有設備，以便增加利用率。即使部署的服務器數量下降了約30%，每瓦能耗的性能也增加了80%.

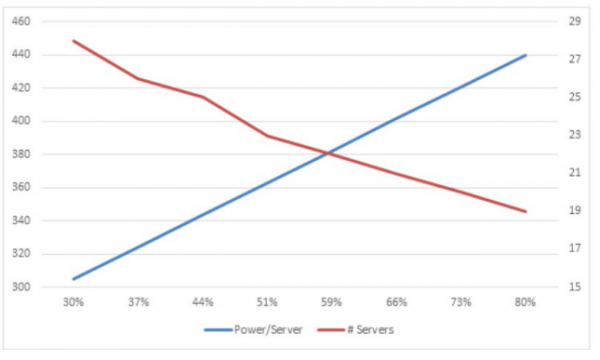

圖4：每台服務器的能耗和每台機架的vs.CPU使用情況 - 30A 三相208V電路，來源：Server Technology公司《管理不同數據中心機架密度》
通過在機架PDU處測量的每個插座的功率，可以看出該效果的細節。我們可以說，這種機架具有更高的功率密度，但卻是較低的物理設備密度。另一方面，新設備部署所增加的物理密度，可能會也可能不會增加機架中的總功率。這些設備趨勢導緻了具備更多插座的更高功率的機架PDU被安裝到更高的機架。
容量規劃

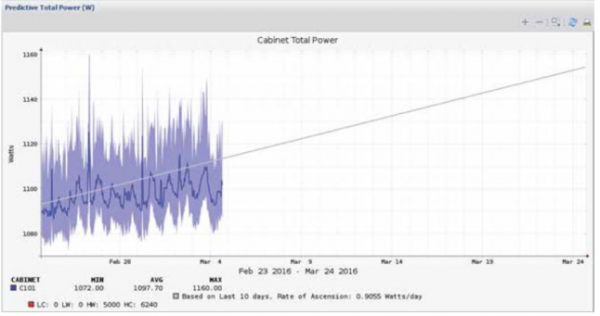

與爲數據中心電力使用的增長進行規劃相比，容量規劃在電力供應鏈的各個層面都至關重要；然而，如果數據中心的設計充分實現了，則可以基于每個IT設備的測量來預測機架級的容量。下圖5顯示了對于機櫃總功率的預測趨勢。在這種情況下，簡單地增加安裝設備的利用率會導緻功率使用增加的趨勢。在包括安裝附加設備的增長趨勢中可以看到更明顯的階梯式變化。無論采用哪種方式，都可以設置容量的限制阈值，以允許基于未來可能的條件發出警報。這會帶來關于機櫃何時將耗盡功率或超過溫度阈值的實際預測。
爲了基于機櫃内的實際利用情況來補充這種預測趨勢，數據中心管理人員們可以使用現有機櫃設備的插座功率測量來幫助涉及補充類似設備的“假設”情況。Server Technology公司的POPS PDU便是能夠提供這種有價值的信息的一種方式。
圖5：Server Technology公司的SPM預測功率趨勢
正常運行

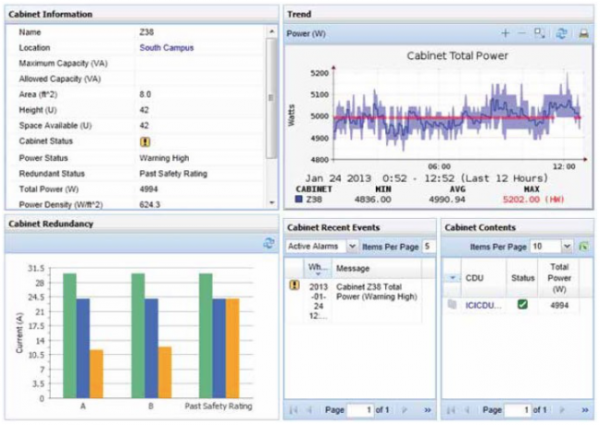

無論企業數據中心正常運行的标準到底如何，很少有企業會僅僅隻是因爲增長太過突然就允許簡單的降低正常運行水平的。網絡可訪問的插座控制減少了重新啓動鎖定設備的響應時間，特别是對于遠程站點而言。在恢複了失去的功率之後，插座功率的分段排序將有助于防止浪湧引起額外的停機中斷。當然，了解單個配電設備随著時間的推移的功耗情況有助于衡量冗餘，以保持較高的正常運行水平。下圖6顯示了SPM的機櫃内的功率使用的細節。在這種情況下，功率使用連續地在機架PDU電路的安全等級阈值的上下反彈。沒有斷路器會損害一個電源，但安全合規性可能會受到損害。如圖6的左下角的條形圖所示：雖然“A”（最左邊的黃色條）和“B”（中間黃色條）電源上的單個PDU符合均安全規範，但是在一個電源損失的“假設”情況下（最右邊的黃色條）表明其必須在電力允許範圍内恢複正常功能。
圖6：執行冗餘檢查的機櫃頁面
管理效率
數據中心的效率是關乎到“綠色環保”，并甚至關乎到您的錢包的事項。提高效率的最重要的出發點是爲了省錢。IT設備電力供應級别降低有助于數據中心從整體上降低功率和冷卻要求。這不僅是從基本的kW-h成本的角度，而且還包括設備部署時的資本支出和持續增長的角度。衆多介紹了管理數據中心效率的重要性的文章之一是：DatacenterDynamics網站所發表了《現實：數據中心電源使用已然失控（The truth is： data center power is out of control ）》。在該文章中，作者指出，效率的提高將增加需求，使總體消費實際上增加。在數據中心，這意味著無論效率如何提高，功率使用都將增加。有人可能認爲這是無視效率提升倡議的論據，但事實上這將是一個嚴重的錯誤。随著時間的推移，數據中心的效率將變得越來越重要，因爲其他競争性的企業組織將變得更有效率。考慮到這一點，根據數據中心中的特殊重點，管理效率將采取幾種形式。在機架式IT設備領域，包括選擇電力供應和正确利用IT資源。同時，一些簡單易行的措施包括在下班時間或設備不被使用時將其斷電關閉。
電源供應
在IT設備電源供應水平上管理效率有兩種形式。首先，用電源輸出除以電源輸入，這是效率的技術定義。但由于電源效率接近95%，這可以說是一個微不足道的讨論。第二個方面是我們可以稱之爲有效性。這與設備所消耗的功率比上執行實際的工作任務所消耗的功率有關。綠色網格組織的DCeP（數據中心能源生産率）對于了解數據中心内的有效性非常有用。在2014年3月13日關于協調數據中心能源效率全球衡量标準的備忘錄中，他們重申了他們的建議，即在IT負載中直接使用IT能源消耗來計算PUE.雖然許多服務器都有其收集電源性能數據的手段，但大多數其他類型的設備并沒有。這使得數據中心的管理人員們隻有一個選擇——使用從機架PDU的插座級的監控來獲取電力消耗和能耗情況。下圖7顯示了采用Server Technology公司的POPS PDU的插座能耗指标情況。
圖7：Server Technology公司的SPM的能耗報告
減載/調度

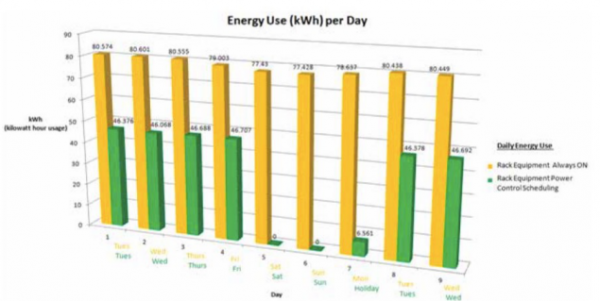

在許多企業組織機構中，完全供電的數據中心機架式IT設備并不需要24/7全天候的供電。在無人值守時間内關閉部分或全部的設備容量能力是降低功耗和成本的最重要的方式。下圖8展示出了一個政府機構參照此方法的結果，其將設備在不需要運行的非工作時間關閉。結果顯示在任何一周内，其POC數據中心的電力使用量平均下降超過50%.
插座級的控制允許通過自動化實現這樣的中斷過程的調度。很多機架PDU允許通過腳本或SNMP命令自動訪問控制插座狀态。諸如SPM這樣的軟件包可以提供簡單的工具組以通過一個單一的調度任務實現一組插座控制命令，可以基于需求時間需要進行複制。
圖8：插座控制調度所帶來的實際節省
僵屍服務器

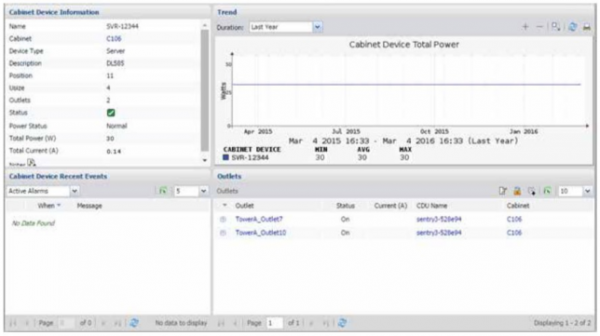

盡管長期以來業界一直有關于“僵屍”服務器所造成浪費的讨論——“僵屍”服務器是那些仍然在使用但又尚未被充分使用的設備——但是它們對數據中心效率的影響幾乎沒有任何減少。自然資源保護委員會（NRDC）在其2014年8月發布的《數據中心效率評估（Data Center Efficiency Assessment ）》中對“僵屍”或“昏迷”服務器提供了令人信服的評估。該報告指出了一個簡單的問題： “據我們所知，目前沒有IT經理因爲沒有處置其數據中心的僵屍服務器兒被企業開除炒掉，”作者還指出，“删除僵屍設備被證明是一個更具管理性的挑戰，而不僅僅是一個純技術的問題。”我們同意：随著時間的推移，對插座級别的測量可以讓數據中心管理人員分析這些設備是否是僅保持在空閑狀态，并且決定其是否可以被關閉或重新啓動。下圖9顯示了基于SPM的機櫃設備的簡單趨勢。連續的低功耗使用顯然告訴了我們這款設備是一款“僵屍”的迹象。
圖9：SPM的機櫃設備趨勢
總結
一款具備插座交換開關和插座級功率測量功能的智能機架PDU與功率和能耗管理軟件耦合的系統在現代數據中心中是必不可少的。而諸如Server Technology公司的SPM交換POPS PRO2系列PDU就滿足了這一需求。這些功能能夠幫助數據中心人員管理三個關鍵方面：在其整個生命周期的IT設備、數據中心機架内的增長以及通過成本節約實現企業效率要求的競争優勢。
